最新富士Prescale压力测试系统(感压纸压力检测仪)
Prescale压力图影像和分析系统, FPD-8010-E系统
有助于更快更精确的压力分析，并加强压力分析的应用
在提高产品质量、减少消耗和制造时间方面，进行精确的压力检测和分析是非常必要的。
FUJIFILM利用高科技技术制造了非常薄且稳定的感压纸来测量压力。
FPD-8010-E系统分析压力更精确也更多样化，这个系统对以前的产品进行了改良，具有更好的性能。利用这个系统，压力值被显现出来，并能在显示器上对全色画面进行分析。这些应用能成功应用于各种产品开发、制造设备的改良和维修。
使用方法
感压纸是测试压力的材料。施压时，微囊破裂、与生色试剂发生反应。

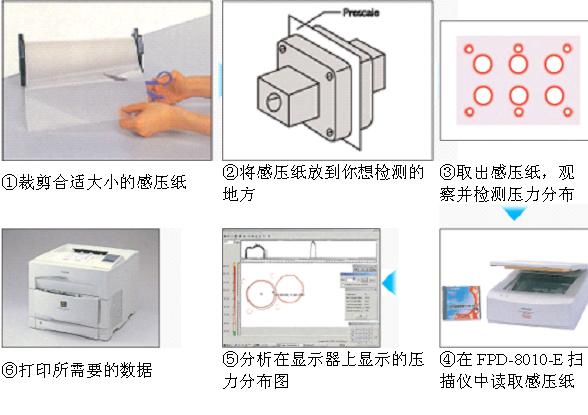

①裁剪合适大小的感压纸 ②将感压纸放到你想检测的地方 ③取出感压纸，观察并检测压力分布④在FPD-8010-E扫描仪中读取感压纸⑤分析在显示器上显示的压力分布图⑥打印所需要的数据
应用实例
测量螺栓紧固压力：引擎、变速箱、阀门、液压气缸
测量底座·液晶压力：液晶显示器、精密底座
测量轧辊的接触压力：造纸机、油气机等的夹辊、压延辊间、压花辊间
测量接触压力：刹车、离合器摩擦片、丝网印刷机和底扣印刷中存在的压力
测量压缩力：胶合板、液晶体
测量运动中起跳时离地压力、医学中关节表面的压力，人体工程学中步行压力
PDF-8010-E的规格
名称 FUJIFILM PRESCALE 压力影像和分析系统
型号 FPD-8010-E
可读感压胶片 特超低压（LLLW），超低压（LLW），低压（LW），中压（MW/MS），高压（HW），超高压（HHW）
测量方法 读取感压纸上的颜色浓度，并转换成压力值
读取大小 每个读取循环：280×210mm
最大：840×1050mm
功能 区域删除、测量、压力色带、显示模式、目录建立、3D分析功能、极坐标分析功能
扫描仪重量 8kg（大约）
扫描仪外部尺寸 145（H）×310（W）×548（D）
CD-ROM 操作系统：Windows Me/2000/XP 英文版
计算机配置 CPU：奔腾233MHz以上
内存：64M以上
显示器：高色彩 1024×768
存储：50M以上
专用扫描仪 计算机接口：USB 2.0
电源：AC90-240±10%，50/60Hz
功耗：大约15W，静止时大约6W
重量：约8Kg
运行环境：温度5-35°C
温度：20-80%室温
分析功能 3D分析功能：线框图（3D图）
极坐标分析功能：旋转特定角度截面图
圆周截面视角柱状图分析（圆周）
Prescale感压纸:
特超低压（LLLW），超低压（LLW），低压（LW），中压（MW/MS），高压（HS），超高压（HHS）
