ねじ測定用三針ゲージ

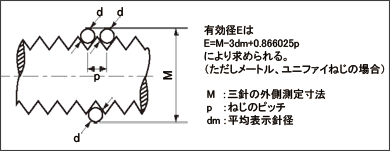

■ 精度・仕様
|
許容差 |
真円度・円筒度 |
相互差 |
硬さHRC |
|
±2.0μm |
0.5μm |
0.5μm |
58以上 |
※三針ゲージのピンは鎖から取り外せるようになっております。
■ セット内容・価格
|
セット番号 |
呼び針径 (mm) |
適用するねじの種類とピッチ又は山数 |
価格（円） | ||
|
メートルねじ |
ユニファイねじ |
管用平行ねじ | |||
|
ピッチmm |
山 数 |
山 数 | |||
|
TW - 01 TW - 02 TW - 03 |
0.1155 0.1443 0.1732 |
0.2 0.25 0.3 |
- - 80 |
- - - |
|
|
TW - 04 TW - 05 TW - 06 |
0.2021 0.2309 0.2598 |
0.35 0.4 0.45 |
72 64 56 |
- - - | |
|
TW - 07 TW - 08 TW - 09 |
0.2887 0.3464 0.4330 |
0.5 0.6 0.75 |
48 44.40 - |
- - - | |
|
TW - 10 TW - 11 TW - 12 |
0.5196 0.5774 0.7217 |
- 1 1.25 |
28 24 20 |
28 - - | |
|
TW - 13 TW - 14 TW - 15 |
0.7954 0.8949 1.0227 |
- 1.5 1.75 |
18 16 14 |
- - 14 | |
|
TW - 16 TW - 17 TW - 18 |
1.1547 1.1932 1.3016 |
2 - - |
13 12 11 |
- - 11 | |
|
TW - 19 TW - 20 TW - 21 |
1.4434 1.5908 1.7897 |
2.5 - 3 |
10 9 8 |
- - - | |
|
TW - 22 TW - 23 TW - 24 |
2.0454 2.3863 2.5981 |
3.5 4 4.5 |
7 6 - |
- - - | |
|
TW - 25 TW - 26 TW - 27 |
2.8868 3.1817 3.5794 |
5 5.5 - |
5 41/2 4 |
- - - | |
|
TW - 28 TW - 29 TW - 30 |
0.4041 0.4619 0.7536 |
0.7 0.8 - |
36 32 - |
- 19 | |
|
TW - 31 |
3.4641 |
6 |
- |
- | |
|
※JIS B 0271の改訂（2004/2/20）に伴い一部商品の仕様を変更させて頂いております。 | |||||
|
セット番号 |
組 合 せ |
|
|
TW - TS |
TW - 01～31 |
|
|
※特殊寸法・2針・4針も製作いたします。  | ||
